高鎳三元匹配硅碳材料已經成為了目前高比能電池的主流技術路線，目前主流廠家推出的三元?jiǎng)恿﹄姵乇饶芰恳呀?jīng)可以達到230-260Wh/kg，并且還在持續提高之中。雖然三元材料電池比能量大幅提高，但是在循環壽命上仍然不盡如人意，這其中的關鍵就在于正負極材料，硅碳自然不必說，我們?cè)谥暗奈恼轮幸呀?jīng)對硅碳材料的衰降機理和改善措施做了非常詳細的介紹，后續我們也會推出硅碳材料的專題。高鎳三元材料循環穩定性差也是造成高比能電池衰降速度快的重要原因，今天小編就和大家一起從三元材料的衰降機理到解決措施梳理一遍，希望能對大家的工作有所幫助。

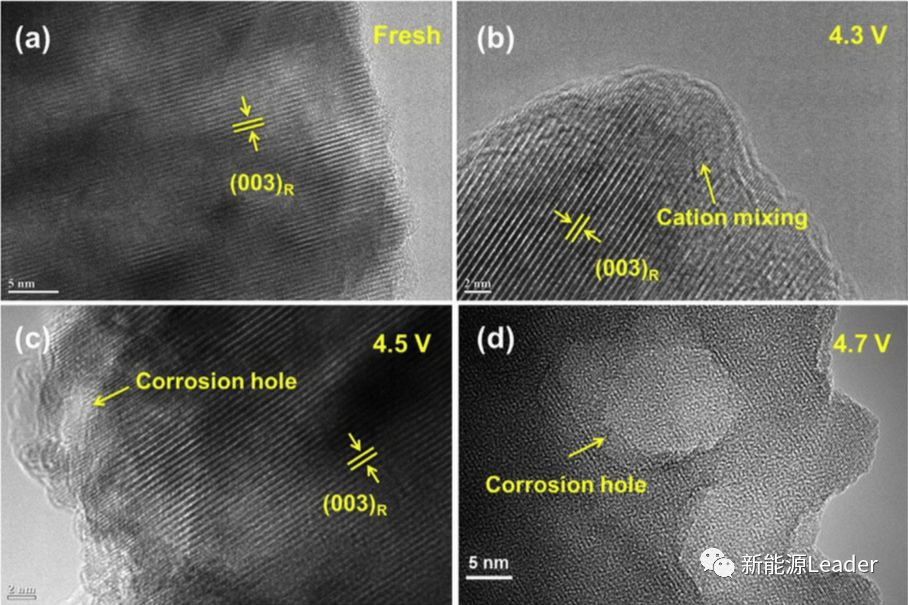

常見的三元材料NCM主要包含Ni、Co和Mn三種過渡金屬元素，其中Ni貢獻了主要的容量，隨著Ni含量的提高材料的容量也會相應地提高，例如目前的NCM811材料克容量普遍達到190-200mAh/g，但是Ni含量的增加也會導致三元材料結構穩定性變差，容易發生過渡金屬元素的混排現象，例如復旦大學的Siyang Liu等人【1】通過HRTEM對不同電壓下循環后的NCM622材料表層進行了檢測，發現在4.3V截止電壓下循環50次后，雖然NCM622材料的主體結構仍然保持了良好的層狀結構，但是在材料的表面能觀察到部分區域出現了過渡金屬離子混排的現象。當截止電壓提高到4.5V、4.7V后材料的晶體結構衰降變的更加嚴重，從圖中能夠看到在高的截止電壓下過多的Li脫出導致金屬陽離子進入到Li層，這會阻擋Li的擴散通道，減少Li的活性點位，導致界面電荷交換阻抗的增加和可逆容量的衰降。
摻雜技術是解決三元材料結構穩定性差的重要方法，例如Al元素?fù)诫s能夠顯著的提升三元材料的結構穩定性，但是Al元素沒有電化學活性，因此過多的Al元素?fù)诫s會造成三元材料的可逆容量降低，為此中南大學的Jianguo Duan等人【3】開發了一種Al梯度摻雜的工藝，使得從顆粒內部到表面Al濃度逐漸升高，在表面形成了一層富Al層，從而大大提高了三元材料的結構穩定性，減少副反應的發生。天津大學的Yongheng Zhang等人【4】則是結合了低Ni三元材料穩定性好、高Ni三元材料容量高的優勢，開發了梯度NCM材料，在保證高可逆容量的前提下提升NCM材料的表面穩定性。

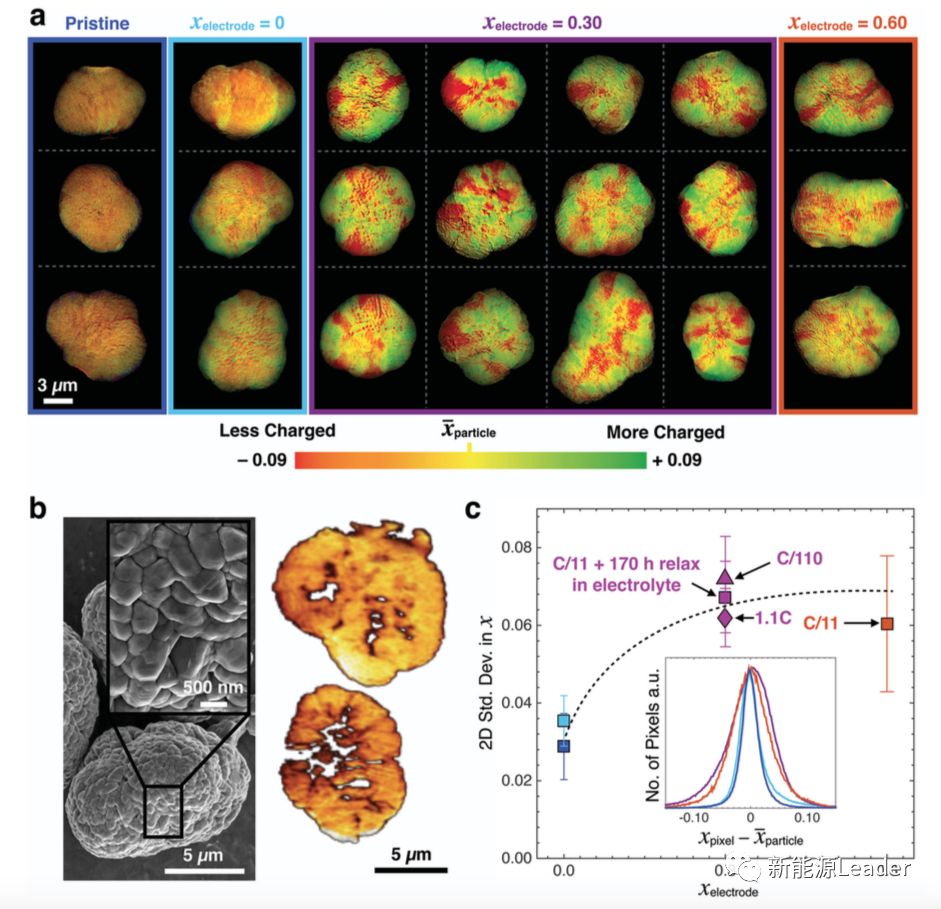

三元材料在循環過程中的應力積累問題也是造成三元材料循環衰降的重要原因，美國斯坦福大學的學者們【2】研究發現LiNi0.8Co0.15Al0.05O2材料在循環過程中一次顆粒之間的連結結構會造成局部電流密度的上升，產生很大的應力，導致顆粒內部裂紋的產生，同時二次顆粒內部也存在著嵌鋰狀態不均勻的現象，即便是充電后靜置170h，在NCA顆粒內部仍然觀察到了很大的Li分布不均的現象，在一個1-3um的顆粒內部，Li濃度的差異最大可以達到10%左右，不均勻的嵌鋰會導致局部過充，影響材料的循環性能。針對這一問題WilliamE. Gent等人認為顆粒內部的應力和Li分布不均勻的產生，主要是由于二次顆粒的形貌造成，因此一些多孔結構和開放結構的材料展現出了更好的循環性能，這種結構能有效的吸收體積變化，降低充電過程中的應力和Li分布不均勻的現象，從而達到提升循環性能的效果。

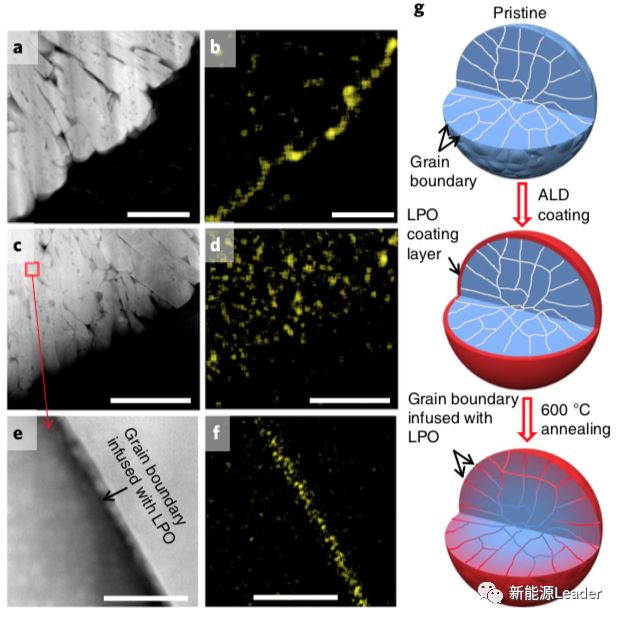

為解決NCM材料循環過程中應力積累導致的二次顆粒內部產生的裂紋問題，美國西北太平洋國家試驗室的Pengfei Yan等人【5】也給出了自己的答案，Pengfei Yan通過原子層沉積的方式在高鎳NCM（LiNi0.76Mn0.14Co0.10O2）顆粒表面沉積了一層Li3PO4，并通過600℃下高溫處理，讓Li3PO4與NCM顆粒之間形成了一層擴散層。分析表明經過熱處理后Li3PO4不僅僅聚集在顆粒的表面，還沿著NCM一次顆粒之間的縫隙浸入到顆粒內部，填補了這些裂紋，避免了循環過程中電解液對NCM顆粒內部的侵蝕，有效的提高了結構穩定性，200次循環（2.7-4.5V，C/3）后，經過包覆處理的NCM材料容量保持率達到91.6%，而沒有包覆的NCM材料容量保持率僅為79%，在60℃高溫下LPO包覆同樣表現出色，容量保持率達到79%，遠高于沒有包覆處理NCM的58.3%。

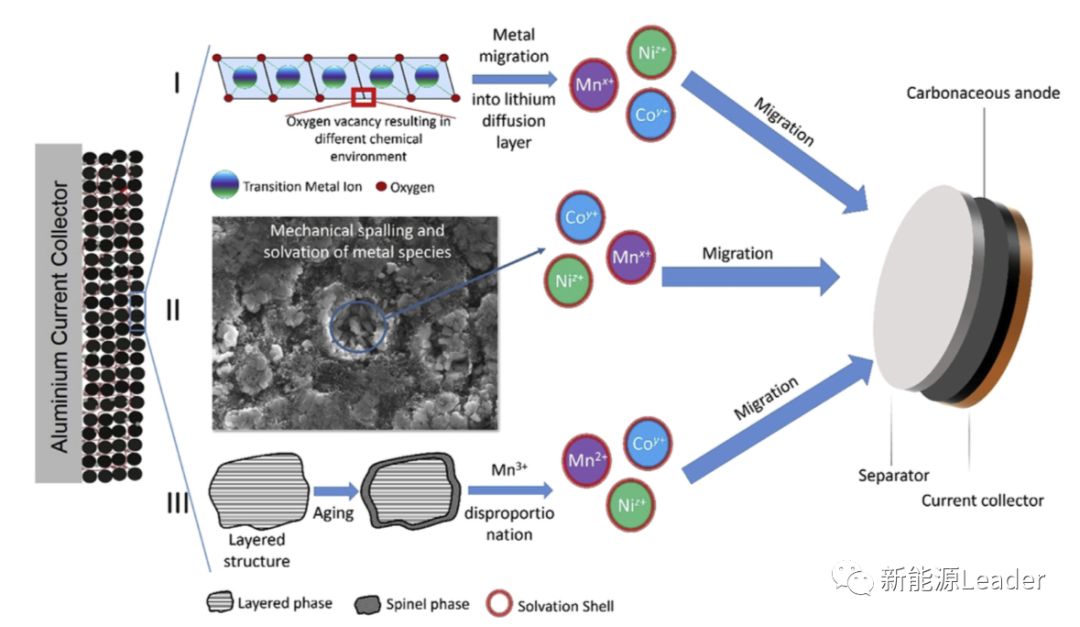

過渡金屬元素溶解問題也是造成三元材料電池容量衰降的重要原因，三元材料中的Ni、Mn元素溶解到電解液中后會遷移到負極的表面破壞SEI膜，特別是Mn元素會嚴重的破壞負極的SEI膜，此外過渡金屬元素的溶解也會對NCM材料的層狀結構造成破壞。德國明斯特大學的Marco Evertz等人【6】對來自戶田工業的NCM111材料進行了測試，發現充電截止電壓對于過渡金屬元素的溶解具有重要的影響，在4.3V截止電壓下循環100次過渡金屬元素溶解的總量占正極活性物質總量的0.021wt%，而降截止電壓提高到4.6V時，過渡金屬元素的溶解總量達到了0.45wt%。對于過渡金屬元素的溶解機理研究發現，在Li嵌入和脫出的過程中會在NCM111顆粒內產生很大的應力，因此會在顆粒內形成裂紋，在PF6-作用下會加劇過渡金屬元素的溶解，而高電壓下NCM111顆粒內部積累的應力更加嚴重，從而加劇了過渡金屬元素的溶解。

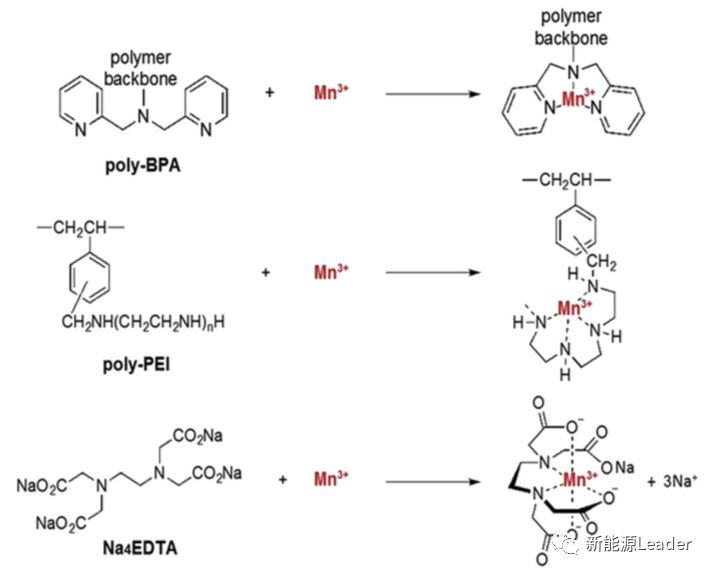

解決過渡金屬元素的溶解問題，上面提到的元素?fù)诫s和表面包覆都是非常有效的方法，通過提升NCM/電解液界面的穩定性，能夠有效的減少過渡金屬元素的溶出，例如豐田公司的研究人員【7】就通過在NCM材料表面包覆一層ZrO2層，顯著改善了界面穩定性，提升了NCM材料的循環穩定性。針對那些溶解到電解液中的過渡金屬元素，人們開發了具有捕捉Mn元素功能的隔膜【8】，該隔膜表面含有氮化物，能夠與電解液中的Mn3+發生絡合反應，從而實現對電解液中的Mn3+的捕捉，極大的降低了電解液中Mn元素的濃度，減少了Mn元素在負極表面的沉積，有效提升了電池的循環性能。
高鎳三元材料目前存在的主要問題是循環過程中晶體結構的衰變、二次顆粒內部應力的積累和過渡金屬元素的溶解，在科研工作者的不斷努力下，這些問題都又了相應的解決方案，隨著高鎳三元材料的不斷成熟，我們能夠在滿足動力電池高比能需求的前提下，保持其優異的循環性能。
